Restauration de 2 flippers Nuova Bell Games U-Boat 65 de 1988

Arrivent 2 machines identiques d'une marque que je ne connais pas : Nuova Bell Games (Italie). L'architecture ressemble à du Bally mais les cartes sont différentes. Vu la faiblesse de la production, la documentation est difficile à trouver et est assez parcellaire.

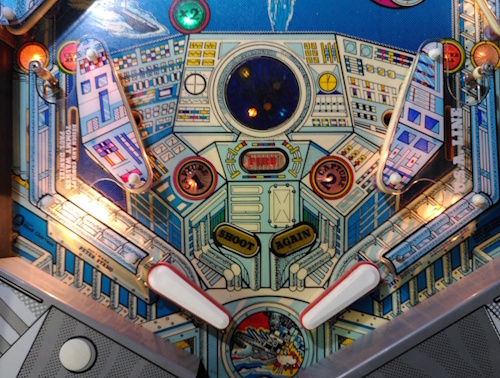

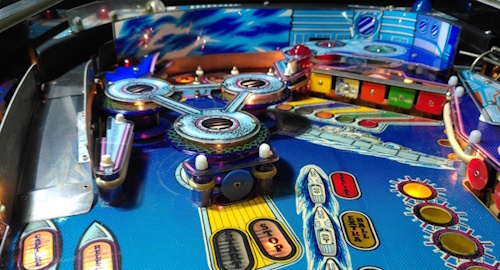

Le fusible bobines est claqué, une petite recherche me fait découvrir un astucieux mécanisme de levée/descente d'une rampe. Bizarrement la bobine montée sur ce mécanisme est une double bobine de batteur, sans contact de fin de course ! Ce qui n'a évidemment aucun sens. De plus, la bobine est grillée ce qui a sans doute grillé le fusible. Quelques transistors sur la carte bobines sont grillés également. Ce sont des Darlingtons BDW93C 100V/15A avec une diode roue libre interne ! Costauds mais qui ont claqué quand même ! Mettre des TIP122 (4A) ou TIP102 (8A) ne va pas fonctionner. Je réutilise alors des BDW93C de commandes de bobines à faible puissance (relais par exemple) situés ailleurs sur la carte et je remonte des TIP102 neufs à la place des bobines basses puissances. N'ayant aucune information sur le type de bobine recommandé, j'installe une bobine de bumper ... Zaccaria pour la rampe et ça marche !

Après remplacement des transistors HS, le moteur de montées et descentes des cibles refonctionne, une fois toutes les cibles touchées, elles s'effacent en descendant sous le plateau.
Il reste à remplacer une lame de contact cassée, et pas mal de lampes claquées surtout des ampoules flashes.

Le 2^ème exemplaire a été hacké et le plateau est toujours en cours de restauration. Mais comme j'ai une machine complète opérationnelle, j'enlève le fronton et installe le 2^ème à la place ! La machine ne démarre pas, aucune activité autour du microprocesseur 6802. Je le remplace et c'est reparti !

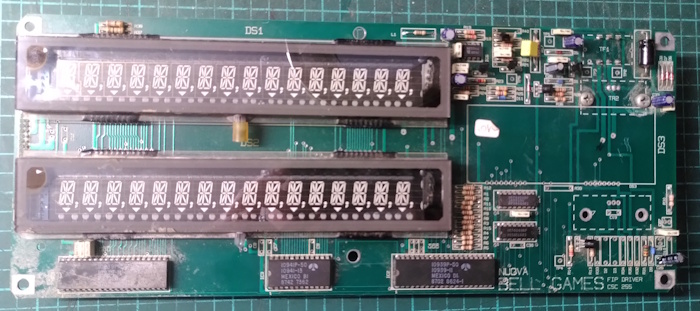

Sauf les afficheurs qui restent éteints. Malheureusement la carte afficheurs n'est documentée nulle part et est ... introuvable. Comme j'ai 2 machines identiques je peux facilement interchanger les cartes et comparer les signaux entre les 2 cartes afficheurs. Mes mesures et vérifications "à vue" ne donnent rien d'anormal : tous les signaux arrivent bien jusqu'aux 3 circuits intégrés de pilotage haute tension des afficheurs (1 x 10941P et 2 x 10939P). Sont-ils HS tous les 3 ? Où les signaux de commandes n'activent pas ces ICs ? Après moultes recherches, je trouve un système d'affichage similaire dans le modèle de flipper ... Gottlieb Diamond Lady ! Malheureusement, cela ne me permet pas d'identifier le coupable. Sans possibilité de trouver ni plan, n ni pièces, ni carte de remplacement, je suis obligé de mettre cette restauration en attente. Si quelqu'un a des infos, qu'il me contacte !
