Réparation d'un juke-box Seeburg Q160 de 1960

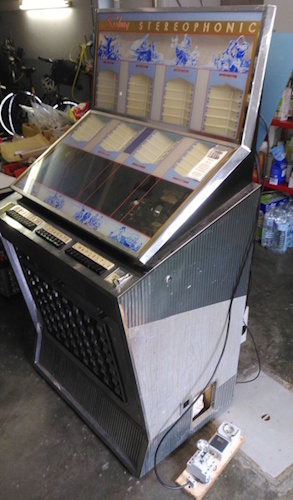

Arrive une machine avec un look typique des années 1960, un Seeburg Q160, caisse haute, étroite et anguleuse, avec des chromes partout, pas trop mon goût. Son transfo d'adaptation 235V->115V a pris l'eau et malgré l'ouverture des capots, nettoyage et remplacement des prises, il reste une méchante perte. Il est inutilisable, à remplacer.

Après les vérifications d'usage : décrassage de plots, lubrification phonographe, mise en free play (lame du dessous de l'accumulateur à la masse), décrassage du contact de write-in dans l'accumulateur, ... la machine redémarre assez bien. Bizarrement un des 2 thyratrons du contrôleur (tubes à froid OA2, genre de zeners, 150V) émet une très belle lueur violette. Et en plus il clignote bien lors du scan! Je ne lis nulle part que cela pose problème, et la machine fonctionne, on verra.

Par contre l'ampli stéréo à tubes SHFA2 est réputé complexe et instable. En plus il manque le potentiomètre de volume déporté, il me faut le refabriquer complètement ce qui demande pas mal de repérage de câblage, le coûteux potentiomètre à 2 points fixes Seeburg et retrouver une fiche à souder Noval ! Il manque un des 2 tubes du circuit de contrôle automatique de volume (AVC), mais je sais que ce circuit complexe ne fait qu'atténuer le son et fonctionne rarement correctement. Et comme je sais aussi qu'il suffit d'enlever les tubes pour le désactiver, le 2^ème tube disparait rapidement ! Je vérifie les autres tubes avec le testeur TV-7U, ils sont plus ou moins bons. J'allume, j'entends un fort ronflement anormal (quelque chose travaille en surcharge) et le son existe mais est très faible et distorsionne, les 4 tubes de puissance montent rapidement à 280°C (max datasheet : 250°C !). J'arrête tout : il y a un gros problème.

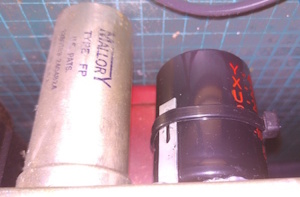

J'installe l'ampli sur mon établi et le câble en mode isolé. Pas simple : il faut alimenter en 115V ET en 6,3V, établir un pont entre le point milieu du secondaire HT et la masse, brancher des haut-parleurs et le potentiomètre de volume ! Dans la machine, le pont HT se trouve sur la fiche HP, il est prévu pour couper la sortie de l'ampli en cas de débranchement accidentel des HPs (un ampli à tubes DOIT toujours avoir les HPs connectés, contrairement à un ampli à transistors). La tension B+ (HT) est de 285V au lieu de 365V et la diode travaille trop, d'ailleurs elle va rendre l'âme : elle n'était pas conforme, il y a surcharge et elle est vieille. Avant de continuer, je remplace tous les condensateurs de filtrage de l'alimentation : 80, 40 et 3x20 µF / 500V ! C'est déjà tout un projet en soi, car les composants sont coûteux, difficiles à trouver et à monter. Et évidemment on n'a pas droit à l'erreur.

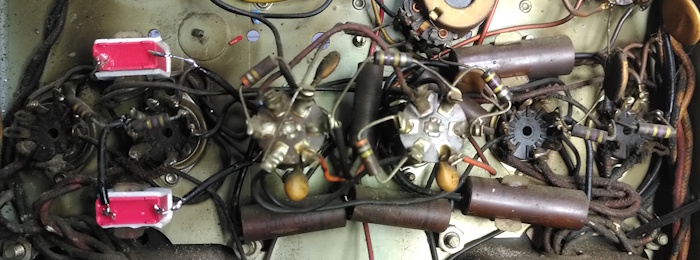

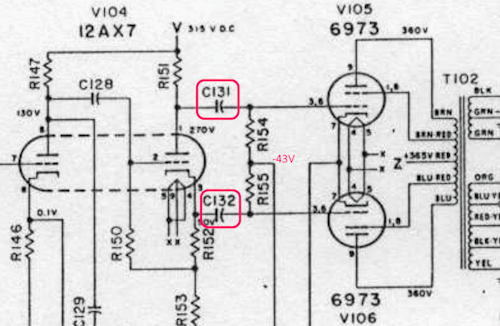

Je monte une 5U4GB neuve. Elle survit, mais j'ai 2x220mA ce qui est beaucoup trop comme courant de repos. Comme toujours cela doit provenir d'une polarisation (bias) erronée. Il faut -45V, mais je n'aique -33V. Je remplace la vieille diode au  Sélénium (!) par une Silicium 1N4007, et j'arrive à -43V, mais sur les 4 grilles des tubes de puissance j'ai ... 0V ! Argh : grave problème identifié ! Les -43V qui arrivent sont contrecarrés par les courants ... de fuite dans les 4 vieux condensateurs de découplage (47nF/400V), le coup classique. Après remplacement quasi tout rentre dans l'ordre : les tensions montent et les courants tombent, les tubes refroidissent, sauf un des 4 qui reste à plus de 200°C, peu importe dans quel socket on le place. Il faudra donc le remplacer.

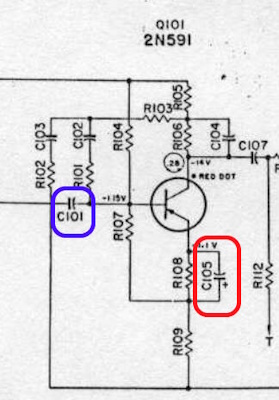

L'ensemble est un peu en ruine, je remplace une série d'autres condensateurs et petit à petit les gains se rééquilibrent entre canaux et augmentent. Le schéma indique les tensions AC (1kHz) à mesurer en entrée et à la sortie de chaque étage, c'est très utile pour la remise en conformité. Le gain total théorique est de 1.300 (préampli 56 x tonalité 1,8 x ampli 13), soit 62dB. Il est intéressant de remarquer que le gain d'un préampli RIAA (Phono) est toujours de 100 et ici on a bien 56 x 1,8 = 101 ! Et donc 5mV d'entrée donnent 6,5V aux HPs. Au début je mesure un gain total de ... 97 ! On est loin du compte. En remplaçant le condensateur d'émetteur du transistor Germanium du préampli et quelques autres, je gagne pas mal de gain, je finis pas obtenir un gain total de 267. J'obtiens un gain de 33 au lieu de 56 au préampli, de 1,25 au lieu de 1,8 au correcteur de tonalité et de 8 au lieu de 13 à l'ampli. A l'écoute, avec le bouton le volume à fond on obtient un son de qualité avec un niveau de volume amplement suffisant pour un salon. Pour aller plus haut, il faudrait remplacer tous les condensateurs, vérifier les valeurs des résistances est remplacer tous les tubes. Cela sera discuté avec le candidat acheteur.

Il restait un bruit de perte de masse dans le préampli, bizarre. Mais lorsque j'ai remonté les châssis sur le cadre de porte et depuis, l'ensemble est silencieux, ouf.

Une aiguille est bleue, elle est d'origine, l'autre est grise est n'est pas d'origine. Après nettoyage de celles-ci, le son est plus net, mais le volume de l'originale est plus fort.

Le tube de puissance de sortie qui chauffe a été remplacé et ne dépasse plus 110°C.

Petite vidéo de démo
