Réparation d'un juke-box Seeburg Carnival de 1973

Tiens arrive le frère du Maraudeur, un Carnival de 2x50 sélections.

A l'ouverture de la machine, un gros nettoyage s'impose, car il y a eu un animal qui y était comme à l'hôtel ! En témoigne la quantité de restes de nourriture.

Sur le phonographe, le contact de "Scan" est complètement cassé. C'est un interrupteur à glissière à 4 pôles, avec un ressort de rappel, introuvable évidemment ! Je le remplace par un switch à bascule à 3 pôles.

Sur ce modèle de machine, la bobine d'addition qui gère l'aller-retour du phonographe est installée directement sur le phonographe. Le mécanisme est soutenu par 2 courroies, dont l'une est cassée. Je découpe une vieille courroie de platine Wurlitzer que j'ajuste et fixe avec un colçon !

Comme souvent, le phonographe est englué, je suis obligé de beaucoup lubrifier pour permettre à l'embrayage de repasser correctement de scan en play et vice-versa. De même je suis obligé de démonter le bloc du bras de lecture pour débloquer le mécanisme de passage entre faces A et B.

Je vérifie le contrôleur. Une diode (CR3105) est grillée, mais le pire est que le transformateur principal est HS : 2 enroulements sur 5 sont grillés. Je reçois un autre contrôleur dont le transfo est OK. Avec ces 2 châssis, j'en monte un qui fonctionne.

Lors de la sélection, un des relais du mécanisme d'accumulateur de crédits reste bloqué et fait beaucoup de bruit. En observant le bloc, je me rends compte que le contact de "relâche" de ce relais ne se fait pas. La cornière qui soutient ce contact est un peu faible et s'est pliée vers l'arrière. J'ai beau le redresser à la pince, la cornière se laisse aller après 2-3 appuis. Finalement je monte une cale à l'arrière de la cornière pour la bloquer définitivement.

Lors de la pose du bras sur le disque, l'aiguille reste à 1 mm au-dessus du disque ! Après de nombreuses observations, finalement en comparant avec un autre bloc de bras, je me rends compte que l'écrou de réglage de la butée à droite est très mal réglé (flèche rouge). Je le resserre et hop le souci est résolu. Du coup je comprends que la petite vis Allen sur le palier (flèche verte) sert à bloquer cet écrou de réglage. Elle était lâche, d'où le dévissage !

Le disque monte bien sur le phonographe, mais reste trop bas. La solution est simple : il suffit de plier vers le haut la lame métallique qui sert de rampe de roulement du disque pour que le disque arrive à bon port pile-poil devant la pointe de la poupée de serrage.

Après la maintenance habituelle de l'ampli, la machine est complète et fonctionne ... sauf le mute. En déposant l'ampli pour corriger ce problème, par hasard je touche une des résistances de puissance, et elle est brûlante ! Elle fait partie d'un pont diviseur dans l'alimentation et prend 43V au lieu des 10V indiqués au schéma. Et je découvre que les 24V du relais de mute sont pris sur ce pont diviseur de tension qui ne fonctionne pas ! Finalement je détecte qu'un condensateur de filtrage de 100µF dans ce pont fuit et provoque un quasi court-circuit. Après remplacement tout rentre dans l'ordre. Et le son est très bon, chouette machine.

2^ème machine

J'aime bien ce modèle à 100 disques, plus compact et bien adapté à une vie dans un salon. La machine a l'air en bon état mais je vais vite déchanter.

Après lubrification du phonographe, le mécanisme passe facilement de scan à play et vice-versa. Néanmoins sous tension, dès que le phono prend le disque il le rejette. Pour une fois ce n'est pas le mécanisme qui est englué qui provoque ce défaut, car j'entends la bobine de trip qui est activée, c'est donc un souci électrique, un contact qui se fait mal. Je vérifie la pile de contacts sur le phono, ils sont tous OK, mais quelque chose me chiffonne ... En analysant les fonctions des contacts dans le manuel, j'ai un doute, la pile de contacts dans la machine n'est pas identique à la description du schéma. En comparant le manuel à la machine, j'éclate de rire : le levier d'activation n'est pas placé au bon endroit dans la pile !!!!

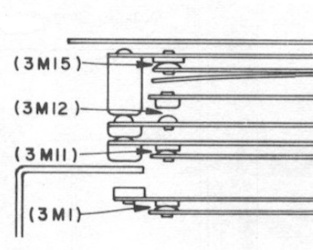

Et évidemment c'est le contact 3M1 du bas qui empêche le trip en play, activé correctement totu rentre dans l'ordre : le phonographe joue le disque au lieu de l'éjecter de suite !

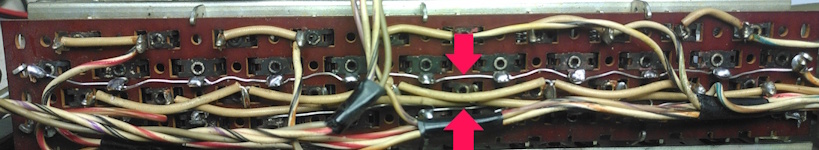

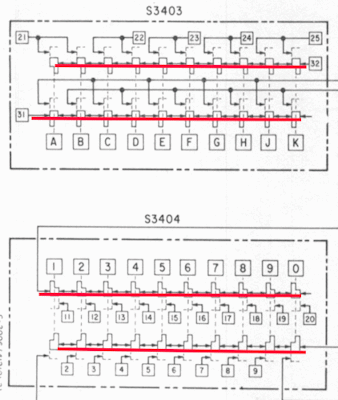

Très peu de sélections se font, je connais une des raisons : les vieux claviers sont câblés pour empêcher les tricheurs d'activer plusieurs disques en même temps. 4 lignes sont distribuées derrière toutes les touches (2 lignes lettres et 2 lignes chiffres) sous forme de 10 contacts en série. Ces contacts sont très oxydés et il est impossible de les démonter et de les nettoyer : trop fragiles. Et le spray contact ne suffit pas. Comme ces circuits ne servent qu'à éviter la fraude, ils ne sont plus indispensables dans le cadre d'un usage privé. Dans ce cas, il suffit de tirer un fil à travers tout le clavier pour garantir la disponibilité de signal d'entrée aux bornes de toutes les touches.

Je trouve pas mal de mauvaises soudures, de réglages à refaire et de soucis divers. Finalement la machine ne sélectionne pas correctement : je démonte le bloc de lecture Tormat, un patin a été remplacé, le fil d'alimentation est cassé et est vite ressoudé, je nettoie les plots de la barre Tormat et remonte et règle le tout. Les sélections se font correctement en faces A mais rien en B. Je sais que le bras de lecteur a été bloqué et forcé de travers. Il est légèrement décentré mais rentre toujours dans le bon logement de disque, donc il reste bien aligné avec le phonographe, ce n'est pas ça.

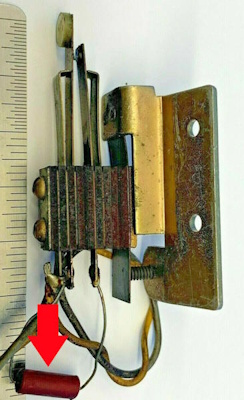

Je déplace transversalement la barre Tormat, et maintenant il sélectionne bien les faces B ... mais un disque trop loin ! Pour que des faces B soit sélectionnées, la barre Tormat est placée en fond de réglage, ce n'est pas normal car tous les réglages d'usine sont prévus pour se trouver +- au milieu, jamais au taquet. Je travaille de manière logique donc je remets la barre Tormat  bien au milieu, les faces A sont sélectionnées OK, mais aucune face B n'est prise. Je teste en court-circuitant le detent switch et maintenant les faces B sont prises et en plus correctement, au bon disque ! Je règle le contact pour qu'il soit fermé la plupart du temps, mais rien n'y fait. Je le démonte et je me rends compte d'une anomalie : la petite bobine en série avec ce contact n'existe plus ! J'en remonte une autre ... et bingo les faces B sont sélectionnées OK à tous les coups ! Je me demande qui a fait ça, car ce composant ne s'abîme pas. Cela démontre aussi que Seeburg ne met pas des composants pour rien, chacun a son rôle, et c'est logique.

Le son fonctionne, mais n'est pas très net. Je réalise d'abord la maintenance d'usage : couper la bobine mono et le loudness, décrasser les contacteurs de tonalité, enlever le moteur de volume, lubrifier et décrasser le potentiomètre. J'injecte un signal sinus dans les 2 canaux, et à un certain volume, le signal en sortie du canal droit se déforme fortement. Après quelques vérifications, je remplace le condensateur C15 100µF/35V du préampli ... et tout rentre dans l'ordre.

Finalement, l'ensemble fonctionne très bien, ces petites machines sont très sympas, parfaites pour un salon.
