Le vendeur et sa famille sont très sympathiques, ils habitent Binche. La machine est au premier étage, il me l'allume et je joue une partie avec. Il n'est pas technicien et n'y a jamais touché. Je constate que le flipper fait bien son âge : les pieds sont rouillés, les peintures de caisse sont fatiguées, le plateau est sale, usé et a été repeint. Mais il est complet et la vitre du fronton est en parfait état (pas de craquelure de peinture), c'est l'essentiel. Au niveau jeu, je vois qu'il n'est plus très dynamique, une cible tombante ne se relève pas, les cibles tournantes ne comptent pas et l'affichage des points m'a l'air bizarre mais je n'arrive pas à comprendre ce qui ne va pas. Les lampes commandées du plateau (bonus, lettres, special, extra-ball ...) ne réagissent pas, seules 4 sont allumées en permanence ...

plateau flipper harlem globetrotters

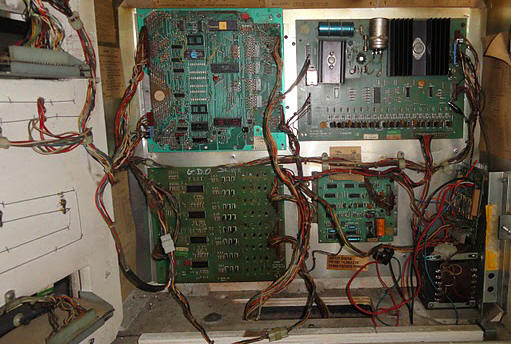

Pour le transporter, il faut le démonter et ouvrir le fronton. Le propriétaire n'a jamais eu la clé mais heureusement la serrure est ouverte. Lui comme moi, découvrons l'intérieur et là, stress, pas tant à cause des nombreux fils mais à cause de divers travaux (mal) réalisés au fil du temps. Un amas inquiétant de fils non d'origines se trouve autour de l'alimentation (voir en bas à droite de la photo ci-dessous).

intérieur fronton flipper harlem globetrotters

Nous découvrons ainsi des fils non connectés (ellipse verte), des fils soudés directement sur les pins de connecteurs (rouge), des connecteurs supplémentaires (jaune), des fiches absolument non conformes (orange), une pince crocodile raccorde des fils (bleu), des pontages sauvages sur les cartes électroniques (blanc). Je me rends aussi compte que la carte processeur n'est plus d'origine, on peut lire le mot "Centaur" sur la carte processeur (gris) : c'est le nom d'un autre modèle de flipper de la même époque ... Bref, il va y avoir du boulot, mais j'étais prévenu et c'est le but du projet. Le vendeur me souhaite néanmoins bonne chance ...

problème câbles flipper harlem globetrotters problème câbles flipper harlem globetrotters problème câbles flipper harlem globetrotters

Nous ramassons les vis qui trainent au fond de la caisse, je repère les connecteurs avec des étiquettes et les enlève des cartes, les pins sont noires de corrosion. Le démontage des fronton, pieds, plateau, vitres ne pose aucun problème, et c'est en morceaux que je ramène l'engin à la maison.
